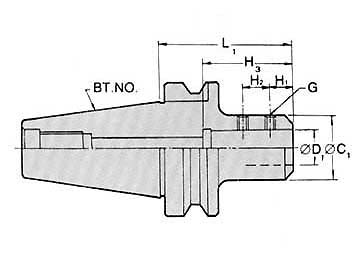

Side lock end mill holder |
TYPE | CODE NO | D1 | C1 | H | L1 | H1 | H2 | G |
BT40 | SLA6-75 | 6 | 25 | 30 | 75 | 10 | 10 | M6 |
SLA8-75 | 8 | 30 | 35 | 75 | 12 | 12 | M8 | |
SLA10-75 | 10 | 35 | 40 | 75 | 15 | 12 | M8 | |
SLA12-75 | 12 | 40 | 45 | 75 | 18 | 16 | M10 | |
SLA16-75 | 16 | 45 | 50 | 75 | 20 | 18 | M10 | |
SLA20-90 | 20 | 50 | 60 | 90 | 25 | 20 | M12 | |
SLA25-90 | 25 | 60 | 65 | 90 | 24 | 25 | M16 | |
SLA32-90 | 32 | 60 | 70 | 90 | 24 | 28 | M16 | |
SLA42-105 | 42 | 78 | 80 | 105 | 32 | 24 | M16 | |
BT50 | SLA6-90 | 6 | 25 | 30 | 90 | 10 | 10 | M6 |
SLA8-90 | 80 | 30 | 35 | 90 | 12 | 12 | M8 | |
SLA10-90 | 10 | 35 | 40 | 90 | 15 | 12 | M8 | |
SLA12-90 | 12 | 40 | 45 | 90 | 18 | 16 | M10 | |
SLA16-90 | 16 | 45 | 50 | 90 | 20 | 18 | M12 | |
SLA20-105 | 20 | 50 | 60 | 105 | 25 | 20 | M12 | |
SLA25-105 | 25 | 60 | 65 | 105 | 24 | 25 | M16 | |
SLA32-105 | 32 | 70 | 75 | 105 | 24 | 2 | M20 | |
SLA42-105 | 42 | 80 | 80 | 120 | 30 | 32 | M20 | |
CAN BE LONGER AS PER CUSTOMER'S REQUEST |
