Level pad




  • Material : Base frame - Steel (SPHC)
  • Pad-Oil resistant rubber
  • Spindle - Steel stainless steel (SUS304)
(mm)

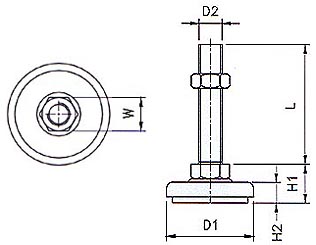

ITEM NO L H1 H2 D1 D2 W Load(Kg)
SPCC SUS304
G213-030 G221-030 35 21 15 40 M8 13 100
G213-040 G221-040 50
G213-050 G221-050 75
G213-080 G221-080 32 22 50 M12 19 200
G213-090 G221-090 100
G213-100 G221-100 150
G213-130 G221-130 100 38 25 60 M16 24 300
G213-140 G221-140 150
 Base to be tapped before installation
