| ¡@ Curved Washer |
|
 |
 |

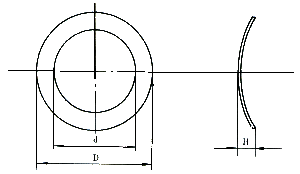

| Fig 1. | |
| Unit.mm | |
| Size-NO. | d | D | H | t | Remarks | |||||
| Basic | Tol. | Basic | Tol. | Basic | Tol. | Material | Design Variation |
|||
| MB- | 1711 | 1.7 | ¡Ï0.2 ¡Ð0.1 |
3.7 |  0.2 |
0.6 | 0.2 |
0.1 | PBS | ¡@ |
| 3212 | 3.2 | 6.5 | 1 | 0.15 | SUB | ¡@ | ||||
| 4001 | 4.1 | 10 | 1.3 | 0.2 | ¡@ | ¡@ | ||||
| 4201 | 4.2 | 10 | 1.2 | 0.25 | ¡@ | ¡@ | ||||
| 4301 | 4.3 | 6.8 | 1 | 0.15 | ¡@ | ¡@ | ||||
| 4302 | 4.3 | 8 | 1.2 | 0.3 | ¡@ | ¡@ | ||||
| 5011 | 5 | 0.2 |
7.9 | 1.2 | 0.15 | ¡@ | ¡@ | |||
| 5211 | 5.2 | 10 | 1.2 | 0.1 | PBP | ¡@ | ||||
| 5301 | 5.3 | 10 | 1.4 | 0.3 | ¡@ | ¡@ | ||||
| 6201 | 6.2 | 11 | 1.2 | 0.2 | ¡@ | ¡@ | ||||
| 6203 | 6.2 | 11 | 1.4 | 0.15 | ¡@ | ¡@ | ||||
| 6301 | 6.3 | 11 | 1.5 | 0.4 | ¡@ | ¡@ | ||||
| 6411 | 6.4 | 24 | 0.3 |
2.5 | 0.4 | SUB | ¡@ | |||
| 6511 | 6.5 | 9.8 | 0.2 |
1.2 | 0.5 | SUB | ¡@ | |||
| 6811 | 6.8 | 10.6 | 1.8 | 0.15 | ¡@ | ¡@ | ||||
| 8302 | 8.5 | 15 | 0.3 |
2.3 | 0.3 |
0.5 | ¡@ | ¡@ | ||
| 8501 | 8.5 | 16 | 3 | 0.4 | ¡@ | ¡@ | ||||
| 12511 | 12.5 | 0.3 |
16.8 | 2.2 | 0.4 | ¡@ | ¡@ | |||
| 14501 | 14.8 | 20 | 3 | 0.3 | ¡@ | ¡@ | ||||
| 15900 | 15.9 | 20 | 1.3 | 0.25 | ¡@ | ¡@ | ||||
| 16601 | 16.6 | 25 | 2 | 0.3 | ¡@ | Fig. 1 | ||||
| ¡´Material=Carbon spring steel. Hardness=HRC40~50. Finish=Black phosphate coating (ACP.) |
