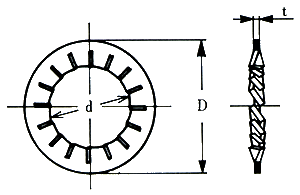

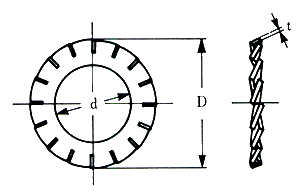

¡@ Overlapping Toothed Lock Washers(external) |
||||
|
|
|||
Unit:mm |
Size-No. | ssrew size="1" | d | D | t | Nos. of Teeth | ||||||||||
Internal | External | mm | Inch | Basic | Tol. | Basic | Tol. | Basic | Tol. | Internal | External | ||||
JZ | - | 3 | AZ | - | 3 | 3 | ¡@ | 3.05 | ¡Ï0.3 0 |
6 | 0.24 | 0.4 | 0.03 | 8 | 10 |
¡@ | 4 | ¡@ | 4 | 4 | 5/32 | 4.1 | 8 | 0.29 | 0.5 | 8 | 12 | ||||
¡@ | 5 | ¡@ | 5 | 5 | ¡@ | 5.1 | 9.2 | 0.6 | 8 | 12 | |||||
¡@ | 6 | ¡@ | 6 | 6 | ¡@ | 6.1 | ¡Ï0.36 0 |
11 | 0.35 | 0.7 | 10 | 12 | |||
¡@ | 8 | ¡@ | 8 | 8 | 5/16 | 8.2 | 14 | 0.8 | 12 | 14 | |||||
¡@ | 10 | ¡@ | 10 | 10 | ¡@ | 10.2 | ¡Ï0.43 0 |
18 | 0.9 | 12 | 16 | ||||
¡@ | 12 | ¡@ | 12 | 12 | ¡@ | 12.3 | 20 | 0.42 | 1 | 0.04 | 14 | 18 | |||
¡@ | 14 | ¡@ | 14 | 14 | ¡@ | 14.3 | 24 | 1.1 | 16 | 20 | |||||
16 | 16 | 16 | 5/8 | 16.3 | 26 | 1.2 | 16 | 20 | |||||||
¡@ | 18 | ¡@ | 18 | 18 | ¡@ | 18.5 | ¡Ï0.52 0 |
30 | 1.4 | 16 | 20 | ||||
¡@ | 20 | ¡@ | 20 | 20 | ¡@ | 20.5 | 32.5 | 0.5 | 1.4 | 16 | 22 | ||||
¡@ | 22 | ¡@ | 22 | 22 | 7/8 | 22.5 | 35 | 1.5 | 0.05 | 18 | 22 | ||||
¡@ | 24 | ¡@ | 24 | 24 | ¡@ | 24.5 | 38 | 1.5 | 20 | 24 |
Material= Carbon spring
steel. Hardness=HRC40~50. Finish=Black phosphate coating (ACP). |
¡@
