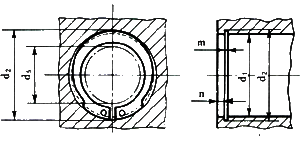

Inverted Retaining Rings (Internal) |
|||||||
|
|
Size-No. | Ring dimension | d5 | Groove dimension | ||||||||||||||
d3 | d4 | t | h | do | Gen. Tol. |
d1 | d2 | m | n | ||||||||
Basic | Tol. | Basic | Tol. | Basic | Tol. | Basic | Tol. | Min. | |||||||||
IRTW- | - | 10 | 11.1 | 0.18 | 7.7 | 1 | 0.05 ¡@ |
1.7 | 0.9 | 0.3 | 5.9 | 10 | 10.4 | ¡Ï0.11 0 |
1.15 ¡@ ¡@ |
¡@ ¡Ï0.14 ¡@ ¡@ |
1.5 |
¡@ | 11 | 12.2 | 8.6 | 1.8 | 6.6 | 11 | 11.4 | ||||||||||
¡@ | 12 | 13.3 | 9.7 | 1.8 | 7.6 | 12 | 12.5 | ||||||||||
¡@ | 13 | 14.1 | 10.9 | 1.6 | 9 | 13 | 13.6 | ||||||||||
14 | 15.1 | 11.7 | 1.7 | 9.8 | 14 | 14.6 | |||||||||||
¡@ | 15 | 16.2 | 12.6 | 1.8 | 10.6 | 15 | 15.7 | ||||||||||
¡@ | 16 | 17.3 | 13.5 | 1.9 | 11.4 | 16 | 16.8 | ||||||||||
¡@ | 17 | 18.3 | 0.2 | 14.3 | 2 | 12.2 | 17 | 17.8 | |||||||||
¡@ | 18 | 19.5 | 15.3 | 2.1 | 1 | 13 | 18 | 19 | ¡Ï0.21 0 |
||||||||
¡@ | 19 | 20.5 | 16.1 | 2.2 | 13.8 | 19 | 20 | ||||||||||
¡@ | 20 | 21.5 | 16.9 | 2.3 | 14.5 | 20 | 21 | ||||||||||
¡@ | 21 | 22.5 | 17.7 | 2.4 | 1.2 | 0.4 | 15 | 21 | 22 | ||||||||
¡@ | 22 | 23.5 | 18.7 | 2.4 | 16 | 22 | 23 | ||||||||||
¡@ | 24 | 25.9 | 20.7 | 1.2 | 0.06 | 2.6 | 17.5 | 24 | 25.2 | 1.35 | |||||||
¡@ | 25 | 26.9 | 21.5 | 2.7 | 18.5 | 25 | 26.2 | ||||||||||
¡@ | 26 | 27.9 | 22.3 | 2.8 | 19 | 26 | 27.2 | ||||||||||
¡@ | 28 | 30.1 | 0.25 |
24.1 | 3 | 20.5 | 28 | 29.4 | |||||||||
¡@ | 30 | 32.1 | 25.7 | 3.2 | 1.4 | 22.5 | 30 | 31.4 | ¡Ï0.25 0 ¡@ |
||||||||
¡@ | 32 | 34.4 | 27.4 | 3.5 | 1.6 | 23.5 | 32 | 33.7 | |||||||||
¡@ | 34 | 36.5 | 29.1 | 1.5 | 3.7 | 25 | 34 | 35.7 | 1.65 | 2 ¡@ |
|||||||
¡@ | 35 | 37.8 | 30 | 3.9 | 26 | 35 | 37 | ||||||||||
¡@ | 36 | 38.8 | 30.8 | 4 | 26.5 | 36 | 38 | ||||||||||
¡@ | 37 | 39.8 | 31.6 | 4.1 | 27.5 | 37 | 39 | ||||||||||
¡@ | 38 | 40.8 | 32.4 | 4.2 | 28 | 38 | 40 | ||||||||||
¡@ | 40 | 43.5 | 0.4 | 34.7 | 1.75 | 0.07 | 4.4 | 2 | 30 | 40 | 42.5 | 1.9 | |||||
¡@ | 42 | 45.5 | 36.3 | 4.6 | 0.5 | 31 | 42 | 44.5 | |||||||||
¡@ | 45 | 48.5 | 38.9 | 4.8 | 33 | 45 | 47.5 | ||||||||||
¡@ | 47 | 50.5 | 0.45 | 40.7 | 4.9 | 35 | 47 | 49.5 | |||||||||
¡@ | 48 | 51.5 | 41.5 | 5 | 36 | 48 | 50.5 | ¡Ï0.3 0 |
|||||||||
¡@ | 50 | 54.2 | 44 | 2 | 5.1 | 2.2 | 38 | 50 | 53 | 2.2 | |||||||
¡@ | 52 | 56.2 | 45.8 | 5.2 | 40 | 52 | 55 | ||||||||||
¡@ | 55 | 59.2 | 48 | 5.6 | 42 | 55 | 58 | ||||||||||
¡@ | 56 | 60.2 | 48.8 | 5.7 | 2.5 | 43 | 56 | 59 | |||||||||
¡@ | 58 | 62.2 | 50.4 | 5.9 | 44 | 58 | 61 | ||||||||||
¡@ | 60 | 64.2 | 52 | 6.1 | 46 | 60 | 63 | ||||||||||
¡@ | 62 | 66.2 | 53.6 | 6.3 | 2.8 | 47 | 62 | 65 | |||||||||
¡@ | 63 | 67.2 | 54.4 | 6.4 | 48 | 63 | 66 | ||||||||||
¡@ | 65 | 69.2 | 55.8 | 2.5 | 0.08 | 6.7 | 3.2 | 49 | 65 | 68 | 2.7 | 2.5 ¡@ |
|||||
¡@ | 68 | 72.5 | 58.5 | 7 | 52 | 68 | 71 | ||||||||||
¡@ | 70 | 74.5 | 60.1 | 7.2 | 53 | 70 | 73 | ||||||||||
¡@ | 72 | 76.5 | 61.7 | 7.4 | 0.7 | 55 | 72 | 75 | |||||||||
¡@ | 75 | 79.5 | 63.9 | 7.8 | 57 | 75 | 78 | ||||||||||
¡@ | 78 | 82.5 | 0.55 | 66.3 | 8.1 | 59 | 78 | 81 | ¡Ï0.35 0 |
||||||||
¡@ | 80 | 85.5 | 68.9 | 8.3 | 61 | 80 | 83.5 | ||||||||||
¡´ | 82 | 87.5 | 70.5 | 8.5 | 62 | 82 | 85.5 | ||||||||||
¡@ | 85 | 90.5 | 72.7 | 3 | 0.09 | 8.9 | 4 | 64 | 85 | 88.5 | 3.2 | ¡Ï0.18 0 |
3 | ||||
¡´ | 88 | 93.5 | 75.1 | 9.2 | 67 | 88 | 91.5 | ||||||||||
¡@ | 90 | 95.5 | 76.7 | 9.4 | 68 | 90 | 93.5 | ||||||||||
¡´ | 92 | 97.5 | 78.3 | 9.6 | 70 | 92 | 95.5 | ||||||||||
¡´ | 95 | 100.5 | 80.5 | 10 | 72 | 95 | 98.5 | ||||||||||
¡´ | 98 | 103.5 | 82.9 | 10.3 | 75 | 98 | 101.5 | ||||||||||
¡@ | 100 | 105.5 | 84.5 | 10.5 | 76 | 100 | 103.5 |
¡´ Material=Carbon spring steel.
Hardness=HRC44~52, Finish=Black phosphate coating (ACP),Zn plating,Chromate dip. Note;Enquire these sizes of ¡´mark before you formally order it. |
