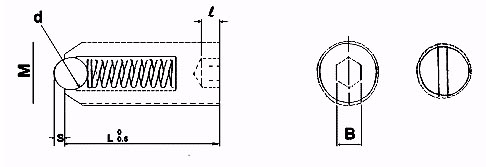

Ball plunger |
Material | Steel | ||||||||
Finish | Black oxided | ||||||||
MODEL | MxP | d | s | L | B | kgf | |||
Hex | Slot | Min | Max | ||||||
F111-010 | F111-110 | 3 x 0.5 | 1.5 | 0.5 | 7 | 1.0 | 1.5 | - | - |
F111-020 | F111-120 | 4 x 0.7 | 2.5 | 0.8 | 9 | 1.5 | 2.0 | 0.3 | 0.8 |
F111-030 | F111-130 | 5 x 0.8 | 3.0 | 0.8 | 12 | 2.0 | 2.5 | 0.5 | 0.9 |
F111-040 | F111-140 | 6 x 1.0 | 3.0 | 0.8 | 13 | 2.5 | 3.0 | 0.7 | 1.0 |
F111-050 | F111-150 | 8 x 1.25 | 4.0 | 1.0 | 15 | 2.5 | 4.0 | 1.2 | 2.4 |
F111-060 | F111-160 | 10 x 1.5 | 5.0 | 1.2 | 16 | 3.0 | 5.0 | 1.6 | 2.8 |
F111-070 | F111-170 | 12 x 1.75 | 7.0 | 1.8 | 20 | 3.0 | 6.0 | 2.4 | 4.4 |
F111-080 | F111-180 | 16 x 2.0 | 9.5 | 2.5 | 25 | 3.0 | 8.0 | 5.1 | 10.0 |
Material | Stainless steel | ||||||||
Finish | Neutral | ||||||||
MODEL | MxP | d | s | L | B | kgf | |||
Hex | Slot | Min | Max | ||||||
F122-010 | F122-110 | 3 x 0.5 | 1.5 | 0.5 | 7 | 1.0 | 1.5 | - | - |
F122-020 | F122-120 | 4 x 0.7 | 2.5 | 0.8 | 9 | 1.5 | 2.0 | 0.3 | 0.8 |
F122-030 | F122-130 | 5 x 0.8 | 3.0 | 0.8 | 12 | 2.0 | 2.5 | 0.5 | 0.9 |
F122-040 | F122-140 | 6 x 1.0 | 3.0 | 0.8 | 13 | 2.5 | 3.0 | 0.7 | 1.0 |
F122-050 | F122-150 | 8 x 1.25 | 4.0 | 1.0 | 15 | 2.5 | 4.0 | 1.2 | 2.4 |
F122-060 | F122-160 | 10 x 1.5 | 5.0 | 1.2 | 16 | 3.0 | 5.0 | 1.6 | 2.8 |
F122-070 | F122-170 | 12 x 1.75 | 7.0 | 1.8 | 20 | 3.0 | 6.0 | 2.4 | 4.4 |
F122-080 | F122-180 | 16 x 2.0 | 9.5 | 2.5 | 25 | 3.0 | 8.0 | 5.1 | 10.0 |
