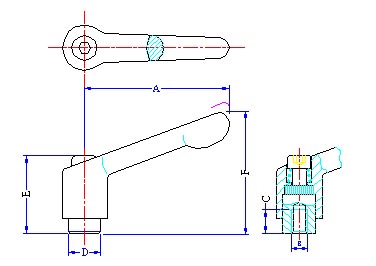

Adjustable handles (female spindle) |
|
(mm) |
ITEM NO. | ITEM NO. | A | B | C | D | E | F | g |
NS | SS | |||||||
C113-010 | C114-010 | 45 | M4 | 8 | 10 | 24.5 | 35 | 33 |
C113-020 | C114-020 | M5 | 33 | |||||
C113-030 | C114-030 | M6 | 32 | |||||
C113-040 | C114-040 | 63 | 10 | 13.5 | 31 | 45 | 67 | |
C113-050 | C114-050 | M8 | 67 | |||||
C113-060 | C114-060 | 78 | 14 | 16 | 36 | 55 | 112 | |
C113-070 | C114-070 | M10 | 109 | |||||
C113-080 | C114-080 | 92 | 17 | 19 | 43 | 65 | 176 | |
C113-090 | C114-090 | M12 | 171 | |||||
C113-100 | C114-100 | 108 | 22 | 23 | 50.5 | 76 | 286 | |
C113-110 | C114-110 | M14 | 276 | |||||
C113-120 | C114-120 | M16 | 269 |
