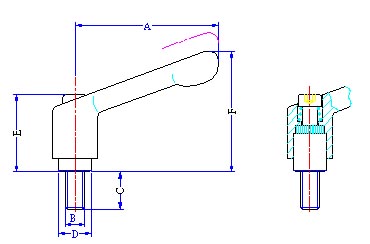

Adjustable handles (male spindle) |
|
(mm) |
ITEM NO. | ITEM NO. | A | B | C | D | E | F | g |
NS | SS | |||||||
C111-005 | C112-005 | 45 | M5 | 10 | 10 | 24.5 | 35 | 8 |
C111-010 | C112-010 | 15 | 8 | |||||
C111-015 | C112-015 | 20 | 9 | |||||
C111-020 | C112-020 | 25 | 10 | |||||
C111-025 | C112-025 | 30 | 11 | |||||
C111-055 | C112-055 | M6 | 10 | 10 | ||||
C111-060 | C112-060 | 20 | 11 | |||||
C111-065 | C112-065 | 30 | 12 | |||||
C111-070 | C112-070 | 40 | 13 | |||||
C111-075 | C112-075 | 50 | 14 | |||||
C111-105 | C112-105 | 63 | 10 | 12 | ||||
C111-110 | C112-110 | 20 | 13 | |||||
C111-115 | C112-115 | 30 | 14 | |||||
C111-120 | C112-120 | 40 | 15 | |||||
C111-125 | C112-125 | 50 | 16 | |||||
C111-155 | C112-155 | M8 | 10 | 13.5 | 31 | 45 | 25 | |
C111-160 | C112-160 | 20 | 27 | |||||
C111-165 | C112-165 | 30 | 29 | |||||
C111-170 | C112-170 | 40 | 32 | |||||
C111-175 | C112-175 | 50 | 35 | |||||
C111-205 | C112-205 | 78 | 10 | 16 | 36 | 55 | 28 | |
C111-210 | C112-210 | 20 | 29 | |||||
C111-215 | C112-215 | 30 | 32 | |||||
C111-220 | C112-220 | 40 | 36 | |||||
C111-225 | C112-225 | 50 | 38 | |||||
C111-255 | C112-255 | M10 | 10 | 30 | ||||
C111-260 | C112-260 | 20 | 31 | |||||
C111-265 | C112-265 | 30 | 33 | |||||
C111-270 | C112-270 | 40 | 37 | |||||
C111-275 | C112-275 | 50 | 40 | |||||
C111-305 | C112-305 | 92 | 20 | 19 | 43 | 65 | 52 | |
C111-310 | C112-310 | 30 | 55 | |||||
C111-315 | C112-315 | 40 | 58 | |||||
C111-320 | C112-320 | 50 | 60 | |||||
C111-325 | C112-325 | 60 | 66 | |||||
C111-355 | C112-355 | M12 | 20 | 54 | ||||
C111-360 | C112-360 | 30 | 57 | |||||
C111-365 | C112-365 | 40 | 60 | |||||
C111-370 | C112-370 | 50 | 62 | |||||
C111-375 | C112-375 | 60 | 68 | |||||
C111-405 | C112-405 | 108 | 30 | 23 | 50.5 | 76 | 62 | |
C111-410 | C112-410 | 40 | 67 | |||||
C111-415 | C112-415 | 50 | 68 | |||||
C111-420 | C112-420 | 60 | 85 | |||||
C111-425 | C112-425 | 70 | 93 | |||||
C111-455 | C112-455 | M16 | 40 | 62 | ||||
C111-460 | C112-460 | 50 | 67 | |||||
C111-465 | C112-465 | 60 | 68 | |||||
C111-470 | C112-470 | 70 | 85 | |||||
C111-475 | C112-475 | 80 | 93 |
