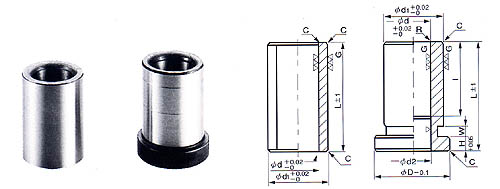

Metric Straight / Shoulder Bushing

Material : SCM-2 Carburizing
Purchasing code :

Item No.
d
─

d1
x

L
Q'ty

Unit:mm

d

 +0.02
-0		 16 20 25 30 35 40 40 45 50 50 55 60 65 70 80
d1 +0.02
-0		 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100
D -0.1 30 35 40 45 50 55 60 65 70 75 80 85 90 95 105
H +0.05 8 8 8 10 10 10 12 12 15 15 15 15 15 15 15
L+1  25

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
30 O O O O O O O O O O O O O O O
35

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
40 O O O O O O O O O O O O O O O
45

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
50 O O O O O O O O O O O O O O O
55

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
60 O O O O O O O O O O O O O O O
65

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
70 O O O O O O O O O O O O O O O
75

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
80 O O O O O O O O O O O O O O O
85

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
90 O O O O O O O O O O O O O O O
95

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O
100 O O O O O O O O O O O O O O O
105

O

O

O

O

O

O

O

O

O

O

O

O

O

O
110   O O O O O O O O O O O O O O
115

O

O

O

O

O

O

O

O

O

O

O

O

O

O
120   O O O O O O O O O O O O O O
125

O

O

O

O

O

O

O

O

O

O

O
130         O O O O O O O O O O O
140

O

O

O

O

O

O

O

O

O

O

O
150         O O O O O O O O O O O
160

O

O

O

O

O

O

O

O
170               O O O O O O O O
180               O O O O O O O O
190

O

O

O

O

O
200                         O O O
