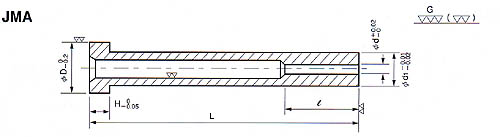

Ejector
Sleeve Pins |
Unit:mm |
Ød | Ød1 | ØD | H | L | ||||||||
100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | ||||
2.0 | 4 | 8 | 6 | O | O | O | ` | ` | ` | ` | ` | ` |
5 | 9 | O | O | O | ` | ` | ` | ` | ` | ` | ||
6 | 10 | O | O | O | ` | ` | ` | ` | ` | ` | ||
2.5 | 5 | 9 | O | O | O | O | O | O | O | ` | ` | |
6 | 10 | O | O | O | O | O | O | O | ` | ` | ||
7 | 11 | O | O | O | O | O | O | O | ` | ` | ||
3.0 | 5 | 9 | O | O | O | O | O | O | O | O | O | |
6 | 10 | O | O | O | O | O | O | O | O | O | ||
7 | 11 | O | O | O | O | O | O | O | O | O | ||
3.5 | 6 | 10 | O | O | O | O | O | O | O | O | O | |
7 | 11 | O | O | O | O | O | O | O | O | O | ||
8 | 13 | 8 | O | O | O | O | O | O | O | O | O | |
4.0 | 6 | 10 | 6 | O | O | O | O | O | O | O | O | O |
7 | 11 | O | O | O | O | O | O | O | O | O | ||
8 | 13 | 8 | O | O | O | O | O | O | O | O | O | |
4.5 | 8 | 13 | O | O | O | O | O | O | O | O | O | |
5.0 | 7 | 11 | 6 | O | O | O | O | O | O | O | O | O |
8 | 13 | 8 | O | O | O | O | O | O | O | O | O | |
9 | 14 | O | O | O | O | O | O | O | O | O | ||
6.0 | 10 | 15 | O | O | O | O | O | O | O | O | O | |
11 | 16 | O | O | O | O | O | O | O | O | O | ||
12 | 17 | O | O | O | O | O | O | O | O | O | ||
7.0 | 9 | 14 | O | O | O | O | O | O | O | O | O | |
10 | 15 | O | O | O | O | O | O | O | O | O | ||
11 | 16 | O | O | O | O | O | O | O | O | O | ||
8.0 | 10 | 15 | O | O | O | O | O | O | O | O | O | |
11 | 16 | O | O | O | O | O | O | O | O | O | ||
12 | 17 | O | O | O | O | O | O | O | O | O |
