Rectangular

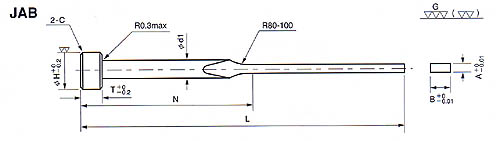

( Blade ) Ejector Pin |
Material : SKD-61 | |||||||||||||||||||
|
A | B | Ød1 | D | H | L | |||
100 N=60 |
150 N=100 |
200 N=125 |
250 N=150 |
|||||
0.4 | 1.0 | 2.0 | 3 | 4 | O | O | ` | ` |
1.2 | O | O | ` | ` | ||||
1.5 | O | O | ` | ` | ||||
2.0 | 2.5 | 4 | O | O | ` | ` | ||
2.5 | 3.0 | 5 | O | O | ` | ` | ||
3.0 | 3.5 | 6 | O | O | ` | ` | ||
0.5 | 1.0 | 2.0 | 4 | O | O | ` | ` | |
1.2 | O | O | ` | ` | ||||
1.5 | O | O | ` | ` | ||||
2.0 | 2.5 | 5 | O | O | ` | p- | ||
2.5 | 3.0 | 6 | O | O | ` | ` | ||
3.0 | 3.5 | 7 | O | O | ` | ` | ||
0.6 | 1.0 | 2.0 | 4 | O | O | ` | ` | |
1.2 | O | O | ` | ` | ||||
1.5 | O | O | ` | ` | ||||
2.0 | 2.5 | 5 | O | O | ` | ` | ||
2.5 | 3.0 | 6 | O | O | ` | ` | ||
3.0 | 3.5 | 7 | O | O | ` | ` | ||
3.5 | 4.0 | O | O | ` | ` | |||
0.7 | 1.0 | 2.0 | 4 | O | O | ` | ` | |
1.2 | O | O | ` | ` | ||||
1.5 | O | O | ` | ` | ||||
2.0 | 2.5 | 5 | O | O | ` | ` | ||
2.5 | 3.0 | 6 | O | O | ` | ` | ||
3.0 | 3.5 | 7 | O | O | ` | ` | ||
3.5 | 4.0 | O | O | ` | ` | |||
4.0 | 4.5 | 9 | O | O | ` | ` | ||
0.8 | 1.0 | 2.0 | 4 | O | O | ` | ` | |
1.2 | O | O | ` | ` | ||||
1.5 | O | O | ` | ` | ||||
2.0 | 2.5 | 5 | O | O | O | O | ||
2.5 | 3.0 | 6 | O | O | O | O | ||
3.0 | 3.5 | 7 | O | O | O | O | ||
3.5 | 4.0 | O | O | O | O | |||
4.0 | 4.5 | 9 |
O |
O |
O |
O |
Material : SKH-51 | |||||||||||||||||||
|
A | B | Ød1 | H | T | L | |||
100 N=60 |
150 N=100 |
200 N=125 |
250 N=150 |
|||||
1.0 | 1.2 | 2.0 | 4 | 4 | O | O | O | |
1.5 | O | O | O | |||||
2.0 | 2.5 | 5 | O | O | O | |||
2.5 | 3.0 | 6 | O | O | O | |||
3.0 | 3.5 | 7 | O | O | O | |||
3.5 | 4.0 | O | O | O | ||||
4.0 | 4.5 | 9 | O | O | O | |||
5.0 | 5.5 | 10 | O | O | O | |||
6.0 | 6.5 | 11 | O | O | O | |||
1.2 | 1.5 | 2.5 | 5 | O | O | O | ||
2.0 | 3.0 | 6 | O | O | O | |||
2.5 | O | O | O | |||||
3.0 | 3.5 | 7 | O | O | O | |||
3.5 | 4.0 | O | O | O | ||||
4.0 | 4.5 | 9 | O | O | O | |||
5.0 | 5.5 | 10 | O | O | O | |||
6.0 | 6.5 | 11 | O | O | O | |||
7.0 | 7.5 | 13 | O | O | O | |||
7.5 | 8.0 | O | O | O | ||||
8.0 | 8.5 | 14 | O | O | O | |||
1.5 | 2.0 | 3.0 | 6 | ` | O | O | O | |
2.5 | 3.5 | 7 | ` | O | O | O | ||
3.0 | ` | O | O | O | ||||
3.5 | 4.0 | ` | O | O | O | |||
4.0 | 4.5 | 9 | ` | O | O | O | ||
5.0 | 5.5 | 10 | ` | O | O | O | ||
6.0 | 6.5 | 11 | ` | O | O | O | ||
7.0 | 7.5 | 13 | ` | O | O | O | ||
7.5 | 8.0 | ` | O | O |
