Core
Pin & Ejector Pin |

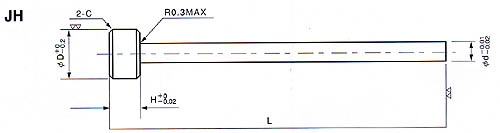

Standard SKD-61 Ejector Pin |
Material : SKD-61 / H13 | ||||||||||
|
Ød | D | H |
L |
||||||||||||||
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |||
1.0 | 6 | 4 | O | O | O | ||||||||||||
1.5 | 6 | 4 | O | O | O | ||||||||||||
2.0 | 6 | 4 | O | O | O | O | O | O | |||||||||
2.5 | 6 | 4 | O | O | O | O | O | O | O | ||||||||
3.0 | 6 | 4 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
3.5 | 8 | 5 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
4.0 | 8 | 5 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
4.5 | 8 | 5 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
5.0 | 8 | 5 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
5.5 | 10 | 6 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
6.0 | 10 | 6 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
6.5 | 10 | 6 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
7.0 | 10 | 6 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
8.0 | 13 | 8 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
9.0 | 14 | 8 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
10.0 | 15 | 8 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
12.0 | 17 | 8 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
16.0 | 21 | 8 | O | O | O | O | O | O | O | O | O | O | O | O | O | O | O |
20.0 | 25 | 8 | O | O | O | O | O | O | O | O | |||||||
25.0 | 30 | 8 | O | O | O | O | O | O | O | O |

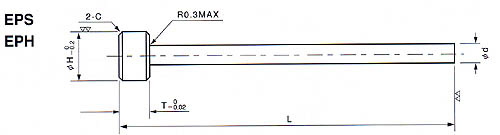

Standard SKH-51 Ejector Pin |
Material : SKH-51 | ||||||||||
|
CODE | H | T | d | 100L | 150L | 200L | 250L | 300L | CODE | H | T | d | 100L | 150L | 200L | 250L | 300L |
EPS
-0.01 -0.02 |
3 | 4 | 0.8 | O | O |
EPS
+0 -0.005 |
3 | 4 | 0.8 | O | O | ||||||
0.9 | O | O | 0.9 | O | O | ||||||||||||
1.0 | O | O | 1.0 | O | O | ||||||||||||
1.1 | O | O | 1.1 | O | O | ||||||||||||
1.2 | O | O | 1.2 | O | O | ||||||||||||
1.3 | O | O | 1.3 | O | O | ||||||||||||
1.4 | O | O | 1.4 | O | O | ||||||||||||
1.5 | O | O | O | 1.5 | O | O |
O |
||||||||||
1.6 | O | O | 1.6 | O | O | ||||||||||||
4 | 1.7 | O | O | 4 | 1.7 | O | O | ||||||||||
1.8 | O | O | 1.8 | O | O | ||||||||||||
1.9 | O | O | 1.9 | O | O | ||||||||||||
2.0 | O | O | O | O | 2.0 | O | O | O | O | ||||||||
2.1 | O | O | O | O | 2.1 | O | O | O | O | ||||||||
5 | 2.5 | O | O | O | O | 5 | 2.5 | O | O | O | O | ||||||
6 | 3.0 | O | O | O | O | 6 | 3.0 | O | O | O | O | O | |||||
7 | 3.5 | O | O | O | O | O | 7 | 3.5 | O | O | O | O | |||||
7 | 4.0 | O | O | O | O | O | 7 | 4.0 | O | O | O | O | O | ||||
9 | 4.5 | O | O | O | O | 9 | 4.5 | O | O | O | O | ||||||
9 | 5.0 | O | O | O | O | O | 9 | 5.0 | O | O | O | O | O | ||||
10 | 5.5 | O | O | O | O | 10 | 5.5 | O | O | O | O | ||||||
10 | 6.0 | O | O | O | O | O | 10 | 6.0 |
O |
O | O | O | O | ||||
11 | 6.5 | O | O | O | O | 11 | 6.5 | O | O | O | O | ||||||
11 | 7.0 | O | O | O | O | 11 | 7.0 | O | O | O | O | ||||||
13 | 8.0 | O | O | O | O | 13 | 8.0 | O | O | O | O | ||||||
14 | 9.0 | O | O | O | O | 14 | 9.0 | O | O | O | O | ||||||
15 | 10.0 | O | O | O | O | 15 | 10.0 | O | O | O | O | ||||||
16 | 11.0 | O | O | O | O | 16 | 11.0 | O | O | O | O | ||||||
17 | 12.0 | O | O | O | O | 17 | 12.0 | O | O | O | O |
