Precision

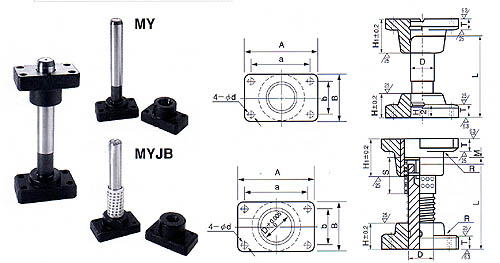

Fixed Guide Rod Set |
Unit:mm |
Item No. | D | A | B | a | b | d | H | H1 | T |
MY MYJB |
25 | 84 | 48 | 66 | 30 | 9 | 30 | 45 | 20 |
32 | 100 | 58 | 76 | 36 | 11 | 40 | 50 | 20 | |
38 | 130 | 75 | 100 | 44 | 11 | 50 | 60 | 25 | |
50 | 155 | 90 | 125 | 60 | 14 | 65 | 85 | 25 | |
60 | 190 | 120 | 150 | 80 | 18 | 75 | 100 | 30 | |
80 | 230 | 150 | 180 | 110 | 22 | 100 | 130 | 35 |
Item No. | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 200 | 220 | 250 | 280 | 300 |
MY MYJB |
O | O | O | O | O | O | O | O | O | O | O | |||||
O | O | O | O | O | O | O | O | O | O | O | O | O | ||||
O | O | O | O | O | O | O | O | O | O | |||||||
O | O | O | O | O | O | |||||||||||
O | O | O | O | O | O | |||||||||||
O | O | O |
