Pin |

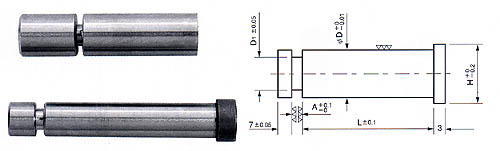

Locating Pin | |||||||||||||
Unit:mm |
Item No. | D | L | A | D1 | H |
GLS | 6 | 22 25 28 30 33 36 | 0.5 1.0 1.5 | 3.6 | 8 |
8 | 25 28 30 33 36 40 | 1.0 2.0 | 5.0 | 10 | |
10 | 25 28 30 33 36 40 50 | 1.6 2.5 | 6.0 | 13 | |
13 | 28 30 33 36 40 50 | 2.5 3.6 | 7.0 | 16 | |
16 | 30 33 36 40 50 60 | 2.5 4.0 | 8.0 | 19 |

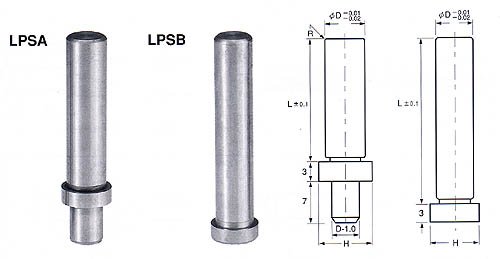

Lifter Pin | ||||||||||||
Unit:mm |
Item No. | D | L | ||||||||||
10 | 15 | 20 | 22 | 25 | 28 | 30 | 33 | 35 | 36 | 40 | ||
LPSA |
3,4 | O | O | O | O | O | O | O | O | O | O | O |
5,6 | O | O | O | O | O | O | O | O | O | O | O | |
8 | O | O | O | O | O | O | O | O | O | O | O | |
10 | O | O | O | O | O | O | O | O | O | O | O | |
LPSB | 3,4 | O | O | O | O | O | O | O | O | O | O | O |
5,6 | O | O | O | O | O | O | O | O | O | O | O | |
8 | O | O | O | O | O | O | O | O | O | O | O | |
10 | O | O | O | O | O | O | O | O | O | O | O |

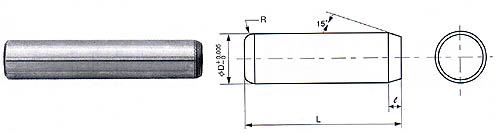

Dowel Pin | ||||||||||
Unit:mm |
Item No. | L | D | |||||||||
3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | ||
LP |
10 | O | O | O | O | O | |||||
15 | O | O | O | O | O | O | O | ||||
20 | O | O | O | O | O | O | O | ||||
25 | O | O | O | O | O | O | O | ||||
30 | O | O | O | O | O | O | O | O | O | ||
35 | O | O | O | O | O | O | O | O | |||
40 | O | O | O | O | O | O | O | O | O | O | |
45 | O | O | O | O | O | O | O | O | |||
50 | O | O | O | O | O | O | O | O | O | O | |
55 | O | O | O | O | O | O | |||||
60 | O | O | O | O | O | O | O | O | O | ||
65 | O | O | O | ||||||||
70 | O | O | O | O | O | O | O | O | O | ||
75 | O | O | O | O | |||||||
80 | O | O | O | O | O | O | O | ||||
90 | O | O | O | O | O | O | |||||
100 | O | O | O | O | O | O | |||||
110 | O | O | O | O | O | ||||||
120 | O | O | O | O | O | ||||||
130 | O | ||||||||||
140 | O | ||||||||||
150 | O |
