Guide
Pin
& Bushing |

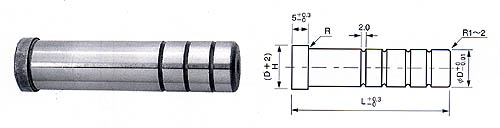

Stripper Guide pin | ||||||||||||
Unit:mm |
Item No. | L | D | ||||||||
8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||
GP | 40 | O | O | O | O | O | ||||
45 | O | O | O | O | O | |||||
50 | O | O | O | O | O | O | O | |||
55 | O | O | O | O | O | O | O | |||
60 | O | O | O | O | O | O | O | O | O | |
65 | O | O | O | O | O | O | O | |||
70 | O | O | O | O | O | O | O | O | O | |
75 | O | O | O | O | O | O | O | |||
80 | O | O | O | O | O | O | O | O | O | |
85 | O | O | O | O | O | |||||
90 | O | O | O | O | O | O | O | O | O | |
100 | O | O | O | O | O | O | O | O | O | |
110 | O | O | O | O | O | O | O | |||
120 | O | O | O | O | O | O | O | |||
130 | O | O | O | |||||||
150 | O | O | O | O |

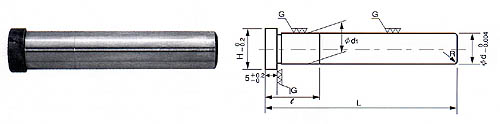

Stripper Guide Post | ||||||||||||
Unit:mm |
Item No. | d | d1 | H | R | L | |||||||||
40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | ||||||
SGPH | 10 | 10.02 +0.012 +0.006 |
13 | 16 | 1.0 | O | O | O | O | |||||
13 | 13.02 +0.015 +0.007 |
16 | 20 | 1.0 | O | O | O | O | O | |||||
16 | 16.02 +0.015 +0.007 |
19 | 25 | 1.5 | O | O | O | O | O | |||||
20 | 20.02 +0.017 +0.008 |
23 | 30 | 2.5 | O | O | O | O | O | O | ||||
25 | 25.02 +0.017 +0.008 |
28 | 30 | 2.5 | O | O | O | O | O |

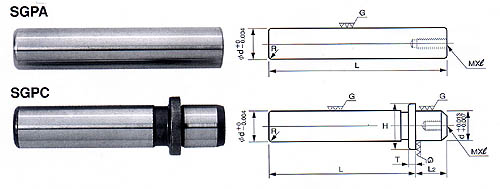

Stripper Guide Post | ||||||||||||
Unit:mm |
Item No. | d | R | Mx | L2 | H | T | L | |||||||||
40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | ||||||||
SGPA | 10 | 1 | M5x10 | - | - | - | O | O | O | O | ||||||
13 | 1 |
M5 |
x10 | - | - | - | O | O | O | O | O | |||||
16 | 2 | M5 M8 |
x10 | - | - | - | O | O | O | O | O | |||||
20 | 3 | M6x12 | - | - | - | O | O | O | O | O | O | |||||
25 | 3 | M6x12 | - | - | - | O | O | O | O | O | ||||||
SGPC | 10 | 1 | M5x10 | 10 | 15 | 4 | O | O | O | |||||||
13 | 1 | M5x10 | 13 | 18 | 4 | O | O | O | O | |||||||
16 | 2 | M5x10 | 16 | 22 | 4 | O | O | O | O | O | ||||||
20 | 3 | M6x10 | 16 | 26 | 5 | O | O | O | O | O | O | |||||
25 | 3 | M6x10 | 20 | 31 | 6 | O | O | O | O | O |

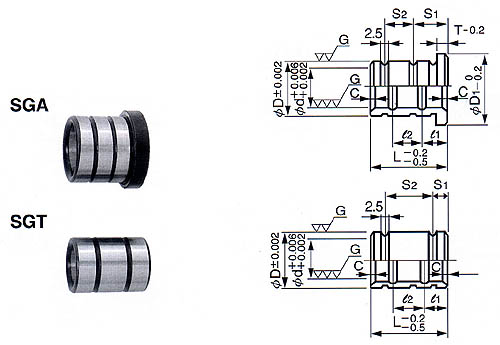

Stripper Guide Bushing | |||||||||||||||
Unit:mm |
Item No. | d | D | C | D1 | T | L | ||||||||
13 | 15 | 19 | 20 | 22 | 25 | 30 | 35 | 40 | ||||||
SGA | 12 | 17 | 1.5 | 22 | 3T | O | O | O | ||||||
13 | 18 | 1.5 | 23 | 4T | O | O | O | O | ||||||
13 | 22 | 1.5 | 27 | 5T | O | O | O | |||||||
14 | 19 | 1.5 | 24 | 3T | O | O | O | |||||||
16 | 21 | 1.5 | 25 | 3T | O | O | O | |||||||
16 | 22 | 1.5 | 27 | 4T | O | O | O | O | ||||||
16 | 25 | 1.5 | 30 | 5T | O | O | O | |||||||
20 | 26 | 2 | 31 | 4T | O | O | O | O | O | |||||
SGT | 12 | 17 | 1.5 | - | - | O | O | O | ||||||
13 | 18 | 1.5 | - | - | O | O | O | O | ||||||
13 | 22 | 1.5 | - | - | O | O | O | |||||||
14 | 19 | 1.5 | - | - | O | O | O | |||||||
16 | 21 | 1.5 | - | - | O | O | O | |||||||
16 | 22 | 1.5 | - | - | O | O | O | O | O | |||||
16 | 25 | 1.5 | - | - | O | O | O | |||||||
20 | 26 | 2 | - | - | O | O | O | O | O |
Sub-Guide Post-Strainght Type | ||||
Unit:mm |
Item No. | D | D | M | L | ||||||||||||||||
GPA | 13 16 |
0 -0.005 |
6 | 14 |
|
|||||||||||||||
8 | ||||||||||||||||||||
19 22 25 |
+0.002
-0.003 |
|
||||||||||||||||||
-- | -- |

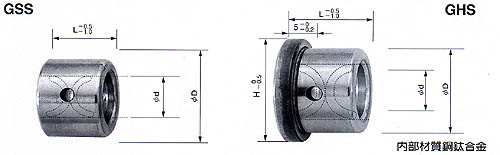

Sub-Guide Bushing-High Speed Type | ||||
Unit:mm |
Item
No. |
d | D | L | D | 公差 | H | |||
GSS | 13 16 |
+0.010 +0.004 |
16 16 |
19 19 |
22 22 |
25 25 |
22 25 |
+0.017 +0.008 |
- - - |
19 22 25 |
+0.012 +0.006 |
19 | 22 | 25 | 28 | ||||
22 22 |
25 25 |
35 38 |
+0.020 +0.009 |
- - |
|||||
GHS | 13 16 |
+0.010 +0.004 |
16 16 |
19 19 |
22 22 |
25 25 |
22 25 |
+0.017 +0.008 |
28 31 34 |
19 22 25 |
+0.012 +0.006 |
22 | 25 | 28 | |||||
22 22 |
25 25 |
35 38 |
+0.020 +0.009 |
41 44 |

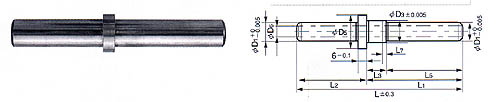

Guide Pillars | |
Unit:mm |
Item No. | D1 | D3 | D5 | D6 | L | L1 | L2 | L3 | L5 | L7 | PURCHASING
CODE D1xL1xL2 |
SGP | 16 | 17 | 22 | - | 140 | 80 | 60 | 16 | 64 | 5 | 16x080x060 |
150 | 90 | 60 | 74 | 16x090x050 | |||||||
160 | 90 | 70 | 74 | 16x090x070 | |||||||
170 | 100 | 70 | 84 | 16x100x070 | |||||||
180 | 100 | 80 | 84 | 16x100x080 | |||||||
190 | 100 | 90 | 84 | 16x100x090 | |||||||
19 | 20 | 25 | - | 160 | 90 | 70 | 20 | 70 | 5 | 19x090x070 | |
170 | 100 | 70 | 80 | 19x100x070 | |||||||
180 | 100 | 80 | 80 | 19x100x080 | |||||||
190 | 110 | 80 | 90 | 19x110x080 | |||||||
200 | 110 | 90 | 90 | 19x110x090 | |||||||
210 | 110 | 100 | 90 | 19x110x100 |

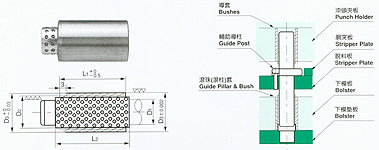

Guide Bushes |
Unit:mm
|
Item No. | D1 | D2 | D3 | L1 | L2 | PURCHASING
CODE D1xL1xL2 |
SGB | 16 | 22 | 28 | 23 | 30 | 16x023x030 |
30 | 38 | 16x030x038 | ||||
37 | 43 | 16x037x043 | ||||
47 | 54 | 16x047x054 | ||||
60 | 63 | 16x060x063 | ||||
19 | 25 | 32 | 23 | 30 | 19x023x030 | |
30 | 38 | 19x030x038 | ||||
37 | 43 | 19x037x043 | ||||
47 | 54 | 19x047x054 | ||||
60 | 63 | 19x060x063 |
