Bushings |

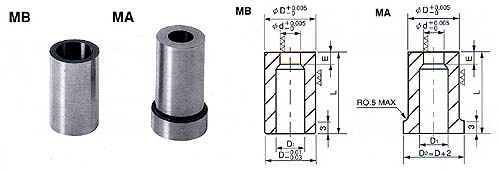

M type Bushings (MA, MB 2 types available) | |||||||||||||
Unit:mm |
Item No. | D | d | L | E | D1 | ||
20 | 25 | 30 | |||||
MB | 4 | 0.8~2.0 | 2 | d+0.2 | |||
5 | 1.0~2.5 | ||||||
6 | 1.0~3.0 | 3 | |||||
8 | 2.0~5.0 | ||||||
10 | 3.0~5.0 | ||||||
13 | 3.5~6.0 | 4 | |||||
16 | 5.0~7.5 | ||||||
MA | 4 | 1.0~2.0 | 3 | d+0.3 | |||
5 | 1.0~2.5 | ||||||
6 | 1.5~2.5 | ||||||
8 | 2.5~3.5 | 4 | |||||
10 | 3.5~5.0 | 5 | |||||
13 | 4.0~6.0 | ||||||
16 | 5.0~8.5 |
Stripper Bolts | ||||||||||||||||||
Unit:mm |
Item No. | L | 6*9/13H | d*D*H | 10*13/18H |
8*11/16H | ||||
CSR | 20 | O | O | O |
25 | O | O | O | |
30 | O | O | O | |
35 | O | O | O | |
40 | O | O | O | |
45 | O | O | O | |
50 | O | O | O | |
55 | O | O | O | |
60 | O | O | O | |
65 | O | O | O | |
70 | O | O | O | |
80 | O | O | O | |
90 | O | O | O | |
100 | O | O | O |
