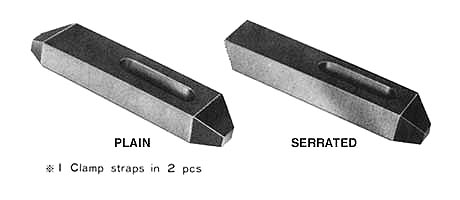

Step clamp |

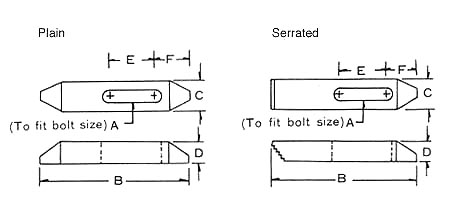

ITEM NO. | A (Bolt size) |
B | C | D | E | F | |
Plain | Step | ||||||
A511-540 | A521-540 | 5/16 or 3/8 | 2-1/2 | 1 | 1/2 | 13/16 | 27/32 |
A511-550 | A521-550 | 5/16 or 3/8 | 4 | 1 | 5/8 | 1-7/16 | 1-1/32 |
A511-560 | A521-560 | 5/16 or 3/8 | 6 | 1-1/8 | 3/4 | 2-3/16 | 1-5/32 |
A511-570 | A521-570 | 1/2 | 2-1/2 | 1-1/8 | 1/2 | 11/16 | 29/32 |
A511-580 | A521-580 | 1/2 | 4 | 1-1/4 | 3/4 | 1-5/16 | 1-5/32 |
A511-590 | A521-590 | 1/2 | 6 | 1-1/4 | 7/8 | 2-1/16 | 1-5/32 |
A511-600 | A521-600 | 5/8 | 2-1/2 | 1-1/4 | 5/8 | 9/16 | 31/32 |
A511-610 | A521-610 | 5/8 | 4 | 1-1/2 | 3/4 | 1-3/16 | 1-7/32 |
A511-620 | A521-620 | 5/8 | 6 | 1-1/2 | 7/8 | 1-5/16 | 1-11/32 |
A511-630 | A521-630 | 3/4 | 4 | 1-1/2 | 3/4 | 1-1/16 | 1-9/32 |
A511-640 | A521-640 | 3/4 | 6 | 1-1/2 | 1 | 1-5/16 | 1-15/32 |
A511-650 | A521-650 | 3/4 | 8 | 1-3/4 | 1-1/8 | 2-3/16 | 1-29/32 |
A511-660 | A521-660 | 7/8 or 1 | 6 | 2 | 1-1/4 | 1-11/16 | 1-23/32 |
A511-670 | A521-670 | 7/8 or 1 | 8 | 2 | 1-3/8 | 1-15/16 | 2-1/32 |
A511-680 | A521-680 | 7/8 or 1 | 10 | 2 | 1-1/2 | 2-15/16 | 2-1/32 |
